Johdanto – Ymmärys ultraäänihitsauksesta valmistustekniikkana
Valmistustekniikat kehittyvät nopeasti ja monet prosessit perustuvat ultraäänihitsaukseen. Vaikka se saattaa kuulostaa futuristiselta, tätä menetelmää käytetään nyt luotettavasti lukuisissa teollisuudenaloissa. Tässä artikkelissa annetaan kattava käsitys ultraäänihitsauksesta varmistaen, että saat syvällisen ymmärryksen tästä innovatiivisesta menetelmästä ja sen käyttökohteista. Sukellus alkaa.
Mitä on ultraäänihitsaus? – Ultraäänihitsauksen ymmärtäminen
Wikipedian mukaan ultraäänihitsaus on epäsuora lämpöhitsausprosessi, jossa korkeataajuisia ultraäänivärähtelyjä (20-70kHz) kohdistetaan paikallisesti työkappaleisiin, joita pidetään yhdessä paineen alla, jotta kappaleet saadaan liitettyä yhteen. Sitä käytetään yleisesti muovien ja metallien liittämiseen. Pultteja, nauloja, juotosaineita tai liimoja ei tarvita. Tämä tekee prosessista sekä tehokkaan, että puhtaan verrattuna esimerkiksi liimaukseen.
Ultraäänihitsauksen edut
Rapiddirectin artikkelissa listataan ytimekkäästi.: ”Ultraäänihitsausprosessilla on etuja muihin liitämistekniikoihin verrattuna sen epäsuorien lämmitystekniikoiden ansiosta, jotka parantavat estetiikkaa vaikuttamatta toimintoihin.”
Ultraäänihitsauksen etuja ovat:
- Nopeus: Yksi tärkeimmistä eduista. Hitsaukset voidaan suorittaa alle sekunnissa materiaalista ja määrittelyistä riippuen.
- Energiatehokkuus: Se käyttää vähemmän energiaa verrattuna muihin perinteisiin hitsausmenetelmiin, mikä voi johtaa kustannussäästöihin.
- Monipuolisuus: Soveltuu sekä muoveille että metalleille, mikä tekee siitä sovellettavan useissa teollisuudenaloissa elektroniikasta autoihin.
- Puhdas & Ympäristöystävällinen: Ei tarvetta kulutustavaroille tai kemikaaleille.
- Minimaalinen materiaalikulu: Ultraäänihitsaus ei tarvitse lisämateriaaleja, kuten pultteja tai liimoja ja siksi prosessi on hyvin kustannustehokas.
Ultraäänihitsauksen haitat
Prosessilla on myös haittoja, jotka on otettava huomioon.
Ultraäänihitsauksen haittoja ovat:
- Ei sovellu koville ja kosteutta sisältäville muoveille: Hitsaustekniikalla on rajoituksia materiaalien yhteensopivuuden suhteen. Se ei sovellu esimerkiksi korkean kosteuden omaaville kestomuoveille sekä koville ja vahvoille muovipolymeereille, esim. polypropeenille.
- Osan koko: Ultraäänihitsaus ei sovellu suurien osien hitsaukseen sulattamiseen tarvittavan energian vuoksi.
- Korkea alkuinvestointi: Ultraäänihitsauskoneilla on korkea hinta. Tästä syystä yritysten, jotka haluavat käyttää tekniikkaa, on varauduttava suuriin alkuinvestointeihin. Lisäksi kustannukset nousevat automaation myötä. Korkean alkuinvestoinnin takia on hyvä käyttää sopimusvalmistajaa, jolla on valmiiksi laitteisto.

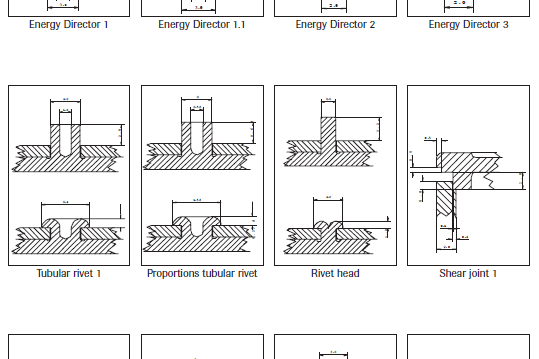

- Soveltuvuus: Prosessi soveltuu vain hitsattaessa osia, joissa on limitysliitos, eli liitokset, jotka on tehty asettamalla osat päällekkäin tasaiselle pinnalle. Jos haluaa käyttää ultraäänihitsausta tuotteen valmistuksessa, olisi tämä hyvä ottaa huomioon jo tuotetta suunnitellessa. Tällöin on helpoin vaikuttaa tuotteen muotoiluun siten, että se olisi helposti hitsattavissa.
Ultraäänihitsaus laitteiston keskeiset komponentit
Ultraäänihitsauslaitteisto koostuu monesta komponentista, joilla on oma tehtävä. Komponenteista äänipää ja jigi ovat sellaisia, jotka ovat hitsattavalle tuotteelle suunniteltuja osia.
- Generaattori: Tämä on toiminnan aivot, joka muuttaa sähköenergian hitsausprosessiin tarvittavaksi korkeataajuiseksi energiaksi.
- Prässi: Prässi painaa kappaleen äänipään ja jigin väliin, sekä pitää kappaleen paikoillaan hitsausprosessin ajan. Prässin nopeutta ja voimaa voidaan säätää.
- Muunnin: Muuntaa energian mekaanisiksi värähtelyiksi.
- Vahvistin: Muuttaa värähtelyjen amplitudia toimien linkkinä muuntimen ja äänipään välillä.
- Äänipää: Tämä on elementti, joka on suorassa kosketuksessa hitsattaviin materiaaleihin. Sen on tarkoitus värähdellä samalla taajuudella kuin muunnin, tehokkaasti toimittamalla energia hitsauspaikalle.
- Jigi: Jigi pitä hitsattavan kappaleen paikallaan hitsauksen ajan, jotta energia pääsee ohjautumaan oikeaan paikkaan mahdollisimman tehokkaasti.
Miten Ultraäänihitsaus toimii
Yksinkertaistetttuna ultraäänihitsausprosessi on seuraavanlainen:
- Vaihe 1: Hitsattavat materiaalit sijoitetaan äänipään ja jigin väliin.
- Vaihe 2: Äänipää siirtää ultrasäänivärähtelyt materiaaliin, aiheuttaen nopean lämpenemisen liitoksessa.
- Vaihe 3: Prässin tekemän paineen alaisena materiaalit sulavat ja fuusioituvat yhteen, muodostaen vahvan sidoksen.
Prosessin kesto vaihtelee hitsattavan kappaleen koon mukaan, mutta on normaalisti muutamasta sekunnista kymmeniin sekunteihin.
Ultraäänihitsauksen käyttökohteet
- Autoteollisuus: Käytetään erilaisten autonosien kokoonpanossa, ovipaneeleista sytytysjärjestelmiin.
- Lääketiede: Erityisen tärkeä steriilien tuotteiden luomisessa, koska menetelmä ei tuo mukanaan epäpuhtauksia.
- Elektroniikka: Elektroniikan koteloinnit, johtimien päiden hitsaus yms.
- Pakkaus: Tiivistää astioita ilman tarvetta liimoille tai lisämateriaaleille.
Yhteenveto
Ultraäänihitsaus muokkaa todella valmistuksen maisemaa, tarjoten yhdistelmän nopeutta, tehokkuutta ja monipuolisuutta, jota perinteiset menetelmät eivät voi saavuttaa. Kun teollisuus jatkaa mahdollisuuksiensa rajojen rikkomista, on selvää, että ultraäänihitsaus näyttelee keskeistä roolia tuotannon ja kokoonpanon tulevaisuudessa.
Muista pysyä ajan tasalla ultraäänihitsauksen uusimmista edistysaskeleista jä käyttökohteista. Lisätietota saat ottamalla yhteyttä meihin.
