Johdinsarjavalmistus – Prosessi, haasteet ja oikean valmistajan löytäminen
Tässä artikkelissa käsittelemme kaapeli- ja johdinsarjavalmistusta, siihen liittyviä prosesseja ja haasteita mitä johdinsarjavalmistuksessa yleensä on ja mitä ratkaisuja haasteisiin löytyy.
Kaapelit ja johdinsarjat ovat elintärkeä osa nykyaikaista sähkö- ja elektroniikkateollisuutta. Ne mahdollistavat signaalien ja sähkön tehokkaan siirtämisen eri laitteiden ja järjestelmien välillä. Niiden valmistaminen vaatii kuitenkin usean työvaiheen hallintaa sekä tarkkaa laadunvalvontaa. Onnistunut johdinsarjavalmistus edellyttää myös luotettavan ja ammattitaitoisen valmistajan valintaa. Tässä artikkelissa käymme läpi miten valmistus tehdään laadukkaasti ja miten löydät oikean yrityksen valmistamaan johdinsarjat ja kaapelit.
Millainen prosessi kaapeleiden ja johdinsarjojen valmistus on?
Creative Hi-Techin artikkelissa listataan työvaiheet ytimekkäästi.: ”Jodinsarja valmistus voi olla yksinkertaista tai vaikeaa, riippuen valmistettavasta johdinsarjasta. Yleisesti valmistukseen kuuluu seuraavat vaiheet.
- Suunnitelu
- Kaapelin tai johtimen katkonta
- Kuorinta
- Johtimien päiden käsittely
- Kokoonpano
- Testaus
Kaapeleiden ja johdinsarjojen valmistukseen sisältyy yksinkertaisimmillaankin useita työvaiheita, joiden aikana pitää laadusta pitää huolta. Tässä artikkelissa keskitymme enemmän valmistukseen liittyviin työvaiheisiin. Suunnittelu vaiheessa tärkeää on johtimien mittojen määritys, sekä oikeiden materiaalien valinta ja selkeiden valmistusdokumenttien tekeminen.
Mitä kaapeli- ja johdisarjavalmistuksella tarkoitetaan?
Kaapeli- ja johdinsarjavalmistuksella tarkoitetaan sähkökaapeleiden ja johdinsarjojen tuotantoa ja valmistusta.
Kaapelit koostuvat yhdestä tai useammasta johdinosasta, jotka on eristetty toisistaan ja suojattu ulkoisella vaipalla. Kaapeleita käytetään sähkövirran siirtämiseen sekä signaalien ja datan lähettämiseen.

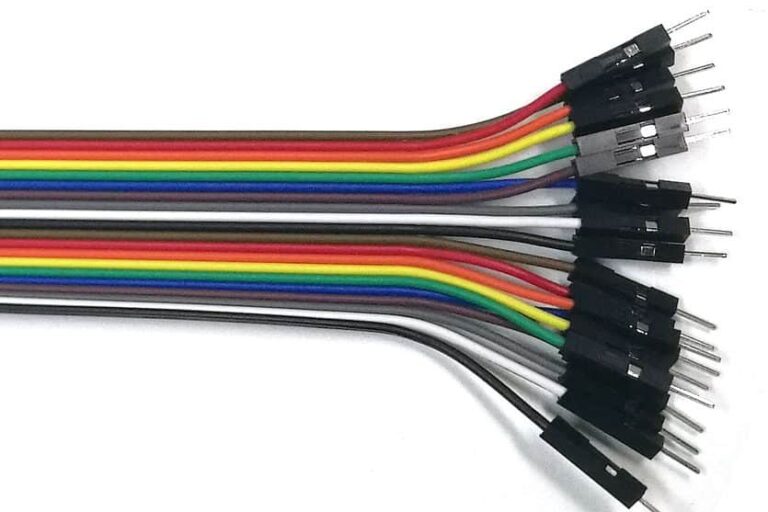

Johdinsarjat puolestaan muodostuvat useasta rinnakkain asennetusta johdinosasta, jotka on kiinnitetty toisiinsa. Johdinsarjoja käytetään esimerkiksi kytkentöihin elektroniikkalaitteiden sisällä.
Johdinsarjojen valmistusprosessi
Kaapeleiden ja johdinsarjojen valmistusprosessi on seuraavanlainen:
- Johtimien katkonta ja kuorinta Johdinsarjan valmistus alkaa johtimien tarkalla katkonnalla oikean mittaisiksi. Tähän käytetään yleensä automatisoituja katkontakoneita, joiden terien kuntoa ja kalibrointia on valvottava säännöllisesti katkontatarkkuuden varmistamiseksi. Johtimien on oltava suunnitelman mukaisia, sillä väärät pituudet voivat aiheuttaa jännitystä tai löysyyttä kytkentöihin. Katkonnan jälkeen johtimien päät kuoritaan esiin, jotta saadaan puhdas ja paljas johtimen ydin crimppausta varten. Kuorinta voidaan voidaan monesti suorittaa samalla automaattikoneella kuin katkontakin, mutta kuorintaan on myös omia automaattikoneita. Lisäksi kuorintaa voidaan tehdä mekaanisesti kuorintatyökaluilla tai kemiallisesti kuorinta-aineilla. On tärkeää, että kuorittu pää on oikean mittainen eikä vahingoitu prosessissa, jotta crimppausliitin saa varman kontaktin. Kuorinnan laatua on syytä tarkkailla, jotta vältytään ongelmilta crimppausvaiheessa.
- Crimppaus ja/tai esikasto. Kuorinnan jälkeen johtimen ydin yleensä käsitellään, joko esikastamalla pää tinaan tai crimppaamalla eli puristamalla pää littimeen. Crimppauksessa oikea puristusvoima ja työkalut ovat tärkeitä, jotta luotettava sähköinen kontakti saadaan varmistettua. Crimppauksen laatu voidaan varmistaa mm. vetokokeella, jolla testataan crimppauksen pitävyyttä.
- Kokoonpano. Kokoonpanossa johtimet kytketään suunnitelman mukaisesti toisiinsa liittimien avulla tai juottamalla. Tämä työvaihe on monesti manuaalinen ja käsin tehtäessä kokoonpanotyöntekijän on oltava erittäin huolellinen ja tarkka kytkentöjen suhteen. Kokoonpanossa johdinosien on oltava oikeassa järjestyksessä ja oikella paikallaan. Johdinten tunnistusvärit ja -merkinnät auttavat oikeiden kytkentöjen tekemisessä.
- Testaus. Testaaminen on keskeinen vaihe laadunvalvonnassa. Kaikki johdinsarjat tulee testata varmistaen, että ne täyttävät tekniset vaatimukset ja turvallisuusstandardit. Testauksessa käytetään usein automaattitestereitä joilla voidaan varmistaa kytkentöjen oikeellisuus, jatkuvuus, eristysvastus ja oikosulutu mutta myös visuaalinen tarkastus on tärkeää. Lisäksi crimppausten luotettavuutta testataan puristusvoima ja vetotesteillä.
Mitä haasteita kaapeli- ja johdinsarjavalmistuksessa on?
Falconi kiteyttää yleisimpiä haasteita assmelymagin artikkelissa hyvin:
Johdinsarjavalmistuksessa on monia kriittisiä kohtia valmistusprosessissa, huolellinen laadunvalvonta, työntekijöiden koulutus ja prosessien validointi ovat avainasemassa näiden haasteiden hallinnassa.
Yleisimpiä haasteita johdinsarjavalmistuksessa ovat:
- Johtimien oikea katkonta ja kuorinta: Väärät mitat ja vialliset kuorinnat voivat aiheuttaa ongelmia myöhemmissä vaiheissa
- Crimppausvirheet: Väärä puristusvoima tai liitin voivat johtaa heikkoon sähköiseen yhteyteen tai johtimen irtoamiseen kesken kaiken
- Virheet kytkennöissä ja johdotuksessa: Väärät tai puuttuvat kytkennät johtavat toimimattomaan tuotteeseen
- Riittämätön eristys: Oikosulun ja kosketusvaaran riski kasvaa
- Mekaaniset vauriot johtimissa: Taivutukset, murskautumiset, hankautumiset voivat heikentää johtimia
- Epäpuhtaudet ja kontaminaatiot: Voivat aiheuttaa oikosulkuja ja heikentää sähköisiä ominaisuuksia
- Virheet liitosten juotoksissa: Huono juotos voi pettää ja aiheuttaa katkoksia
- Puutteellinen testaus: Mahdolliset viat jäävät löytymättä ja korjaamatta
Milloin kannattaa ottaa yhteyttä sopimusvalmistajaan?
Tuotteiden valmistuksessa on otettava huomioon useita muuttujia. Yksi tärkeimmistä päätöksistä on se, pystytkö tuottamaan haluamaasi tuotetta laadukkaasti itse, vai ryhdytkö valmistamaan tuotetta yhteistyössä jonkun toisen yrityksen tai toimijan kanssa.
Suosittelemme ottamaan yhteyttä sopimusvalmistajaan, jos:
- yritykselläsi ei ole resursseja tai asiantuntemusta tarvitsemasi tuotteen tuottamiseen. Yhteistyö sopimusvalmistajan kanssa voi auttaa sinua laajentamaan tarjontaasi ilman, että sinun tarvitsee investoida uusiin laitteisiin tai palkata uusia työntekijöitä.
- nykyinen tuotantokapasiteettisi ei vastaa tuotteidesi kysyntää. Tuotannon ulkoistaminen osaksi tai kokonaan voi auttaa varmistamaan, että et menetä asiakkaita varastopulan vuoksi.
- Haluat säästää kalliissa koneiden ja kiinteistöjen investointikuluissa.
Sopimusvalmistuksen 3 tärkeintä etua:
1. Ammattitaitoinen työvoima
- Sopimusvalmistuspalvelu on arvokas voimavara kaikille yrityksille, sillä se tarjoaa yrityksille resurssit ja asiantuntemuksen tehokkaaseen valmistukseen ja tuotantoon.
2. Parempi tuottavuus ja kustannusrakenne
- Tuotannon ulkoistaminen auttaa yrityksiä välttämään suuria pääomakustannuksia, jotka liittyvät tuotantolinjojen perustamiseen ja kalliiden koneiden hankintaan. Kun teknologiaan, laitteisiin ja kiinteistöihin investoidaan vähemmän, yritykset voivat kohdentaa resursseja tehokkaammin ja pitää silti laatustandardit korkealla.
- Sopimusvalmistajalla on usein käytössä sellaisia laitteita, joiden hankkiminen ei olisi edes välttämättä mahdollista asiakkaan toimesta tai laitteita, joiden ostaminen maksaa todella paljon.
3. Logistiikka
- Toimitusketjun asiantuntemus ja varastonhallinta helpottavat asiakasta huomattavasti.
Miten löytää luotettava kumppani kaapeli- ja johdinsarjavalmistukseen?
Oikean valmistajan löytäminen on tärkeää johdinsarjan laadun ja luotettavuuden varmistamiseksi. Valinnassa kannattaa kiinnittää huomiota seuraaviin seikkoihin:
- Kokemus ja osaaminen: Pitkäaikainen kokemus alalta on eduksi. Valmistajalla tulee olla riittävä tekninen osaaminen.
- Laadunvalvonta: Hyvä valmistaja panostaa laadunvarmistukseen ja virheiden minimointiin. Sertifikaatit ISO 9001 ja IPC ovat plussaa.
- Prosessien hallinta: Valmistusprosessit tulee olla validoitu ja hyvin hallinnassa. Jäljitettävyys on tärkeää.
- Hintataso: Laatu maksaa, mutta liian halpa hinta voi olla merkki puutteellisesta laadunvalvonnasta.
- Toimitusvarmuus: Valmistajan tulee pystyä luotettaviin ja ajallaan tapahtuviin toimituksiin.
- Asiakaspalvelu: Hyvä yhteistyö, nopea reagointi ja avoin kommunikaatio helpottavat projektia.
Referenssit ja suositukset auttavat löytämään pätevän valmistajan. Kannattaa vertailla useita vaihtoehtoja huolellisesti.
Meillä Ele-Onella on jo yli 25 vuoden kokemus alalta, sekä ISO 9001 sertifikaatti. Lisäksi noudatamme myö IPC standardia valmistuksessa. Olemme myös joustavia sekä meidän asikaspalvelu on asiakastutkimusten mukaan huippuluokkaa.
Ele-One kaapeli- ja johdinsarjavalmistajana
”Kaapeli- ja johdinsarjavalmistuksesta on meillä jo yli 25 vuoden kokemus. Valmistuksen laadun takaa automaattikoneet ja viimeistellyt prosessit. Meillä on myös ISO 9001 sertifikaatti ja noudatamme IPC standardia valmistuksessa. Joustavien laitteistojen ja prosessien avulla pystymme tuottamaan asiakkaillemme laadukkaita tuotteita kustannustehokkaasti, joustavasti ja skaalautuvasti.”
Ele-One toimijana on saanut paljon palautetta asiakkailta korkeasta palvelun tasosta.
